Turn- und Mehrzweckhallen

Anwendungsmöglichkeiten von Novojet®-Weitwurfdüsen:
In Turnhallen oder Mehrzweckhallen werden unsere Weitwurfdüsen-Komponenten meist so positioniert, daß die Zuluft einseitig in Querrichtung der Halle ausgeblasen wird. Die Abluft liegt dabei üblicherweise auf derselben Seite oder der gegenüberliegenden Seite.
Aus optischen Gründen kommen hierbei oft Platten oder Boxen mit stirnseiten Weitwurfdüsen zum Einsatz. Düsenboxen können bespielsweise, abhängig von der Anschluß-Situation, in die Wand oder Wandverkleidung eingelassen sein, sodaß lediglich die Stirnseite zu sehen ist, der Boxenkörper jedoch nicht.
Lösungen mit zentral positionierten Düsen-Ausblasköpfen, die mit Weitwurfdüsen bestückt sind, sind ebenfalls möglich.
Diese Düsen-Ausblasköpfe sind dann meistens dicht unter der Hallendecke mit Zuluftanschluß an der Kopf-Oberseite montiert und verteilen die Luft allseitig.
Hierbei können Lösungen ohne sichtbare Lüftungskanäle realisiert werden.
Häufig kommen auch Weitwurfdüsen mit Ballwurfschutz zur Anwendung.

3-fach Turnhalle mit verkleidetem Luftkanal, Weitwurfdüsenboxen mit Ballwurfschutz

Auswahl Novojet®-System:

  • Weitwurfdüsenboxen des Typs TETRA
Turnhalle mit Düsenboxen
Weitwurfdüsenbox mit stirnseitigen Weitwurfdüsen, Ballwurfschutz

Turnhalle mit einseitigem Rundkanal und Weitwurfdüsenplatten

Auswahl Novojet®-System:

  • Weitwurfdüsenplatten des Typs SEGMENTA an Rundkanal
Düsenplatten an Rundkanal
Düsenplatten mit Weitwurfdüsen

Turnhalle mit Weitwurfdüsenboxen in Holzverkleidung

Auswahl Novojet®-System:

  • Weitwurfdüsenboxen des Typs TETRA mit Ballwurfschutz

Die Zuluft wird einseitig in Querrichtung der Halle ausgeblasen. Die Rückluft befindet sich auf derselben Seite wodurch eine wirkungsvolle Raumluftwalze entsteht.
Zusätzlich zum Ballwurfschutz sind die Weitwurfdüsenboxen mit einer Luftmengenregulierung ausgestattet, wodurch die einzelnen Boxen individuell eingestellt werden können.

Turnhalle mit Weitwurfdüsen

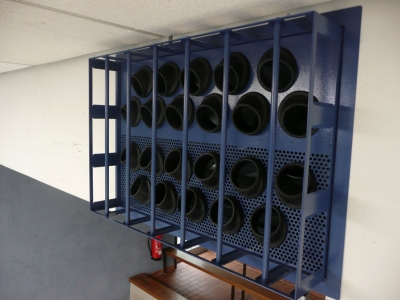

Weitwurfdüsenbox mit Ballwurfschutz
